產品概述

ZHC358C多路FM監測分析儀，是專為廣播電臺、監測臺等設計的、通過解調調頻信號檢測出詳細調頻解調參數的專用監測分析設備。

該設備采用最新DSP處理功能的接收芯片，可同時解調8路調頻信號，接收靈敏度高。能檢測所接收調頻信號的場強、信噪比、頻偏、多徑干擾、導頻狀態、立體聲飽和度、音頻電平等參數，并通過配套專用軟件實時讀取、顯示和報警（報警閾值自定義）。

該機內置WIFI和4G模塊，可將相關參數上傳阿里云，實現手機等移動客戶端的實時監測和報警，為管理人員的監測工作帶來極大的便利。

免費提供通訊接口協議，該多路FM監測分析儀可作為監控系統數據采集設備使用。

?

功能特點：

l?采用高速MCU處理器控制，性能穩定可靠。

l?內置接收天線放大電路提高了接收靈敏度，可在射頻噪音嚴重時良好接收。

l?8路調頻信號場強、信噪比、頻偏、多徑干擾、導頻狀態、立體聲飽和度、音頻電平等實時檢測報警。

l?RS232、RS485、TCP/IP通訊接口，免費提供配套專業監測軟件及通訊協議。

l?內置WIFI和4G模塊，通過阿里云平臺，實現手機云監測功能（選配）。

l?當機房或監測點意外停電時，可主動將停電信息推送到指定手機。

l?面板指示燈清晰顯示設備聯網、數據上云和解調接收等各種狀態。

l?采用雙電源冗余設計，提高設備穩定性。

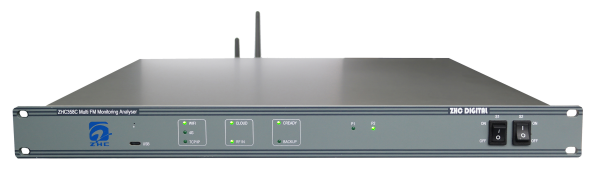

設備面板介紹：

1、WIFI,4G,TCP/IP：公網連接指示燈，啟用時亮燈，否則滅燈；
2、CLOUD：云端連接指示燈，正常時亮燈，異常時閃爍；

3、RF IN：通道信號接收指示燈，正常時亮燈，反之滅燈；
4、CREADY：備用電源充電狀態指示燈，充電完成時亮燈，充電中閃爍；
5、BACKUP：備用電源供電狀態指示燈，備用電源供電時亮燈，反之滅燈；
6、P1,P2：雙電源供電指示燈，供電時亮燈，反之滅燈；
7、USB：TYPE-C USB接口，用于串口配置參數。

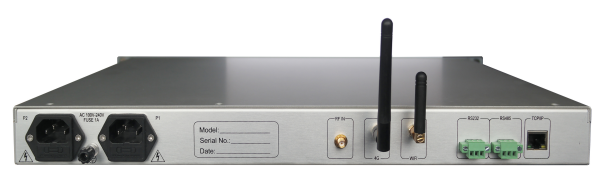

1、P1,P2：雙電源220V輸入；
2、RF IN：調頻接收天線輸入；

3、4G,WIFI：4G,WIFI接收天線；
4、RS232，RS485：串口通訊，默認波特率9600，地址01。
5、TCP/IP：網口通訊，常用于設備參數配置，默認地址為192.168.1.14，5060。

主要技術參數

1.?接收頻率范圍 ????????????87MHz～108MHz

2.?接收靈敏度 ??????????????2uV

3.?接收射頻信噪比 ??????????>3dB

4.?去加重 ??????????????????0uS、50uS、75uS可調

5.?場強、信噪比、頻偏、多徑干擾、導頻狀態、立體聲飽和度、音頻電平等檢測功能

6.?通訊接口 ????????????????RS232、RS485、TCP/IP

7.?信號天線 ???????????????調頻接收天線、4G天線、WIFI天線

8. 設備電源 ???????????????AC220V/50Hz（雙路）

9. 設備功耗 ???????????????5W

10. 機箱 ??????????????????19英寸標準機箱，高度1U

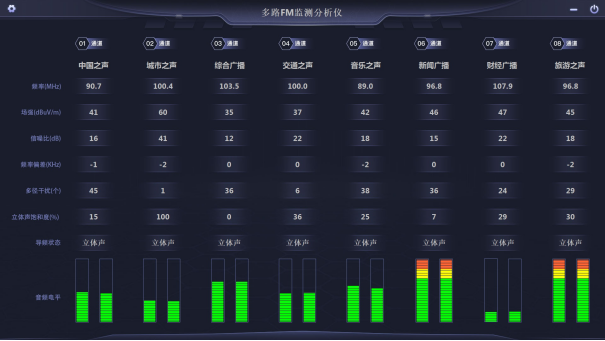

專業監測軟件

?

?

云監測系統

??系統功能

l? 授權手機可實時查看多個監測點或機房的多套節目的調頻解調參數。

l?當某套節目的調頻解調參數出現異常時，可主動推送報警信息到指定手機。

l?當監測點或機房意外停電時，可主動將停電信息推送到指定手機。

??系統組成

系統由三部分組成：監測手機，云平臺監測管理系統軟件，多路FM監測分析儀。

l?監測手機：用于監測1~16臺多路FM監測分析儀的檢測參數、接收報警信息。

（監測多于16臺可定制）

l?云平臺監測管理系統軟件：監測手機授權管理，多路FM監測分析儀的系統配置，匯總各臺設備上傳的數據和報警信息并轉發到監測手機。

l?多路FM監測分析儀：收集8套頻率的調頻解調參數和報警信息并發送到云端。

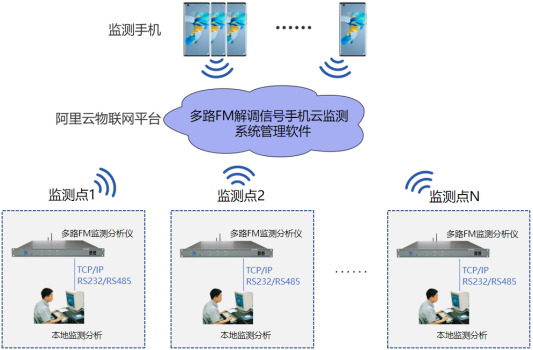

??系統框圖

?????????????

? ? ? ? ? ?

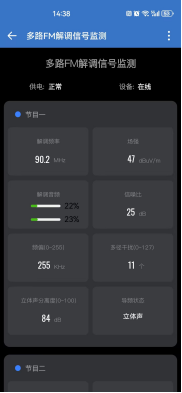

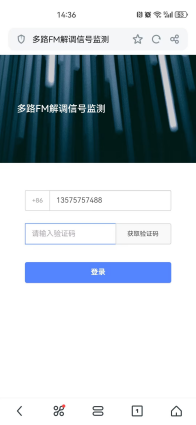

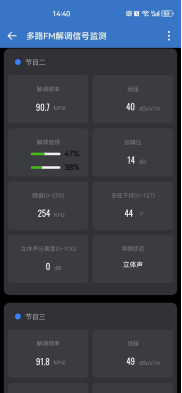

??手機端展示

????????????????
